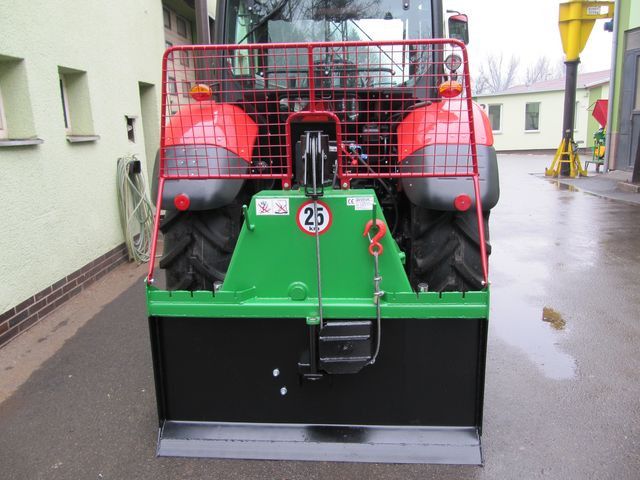

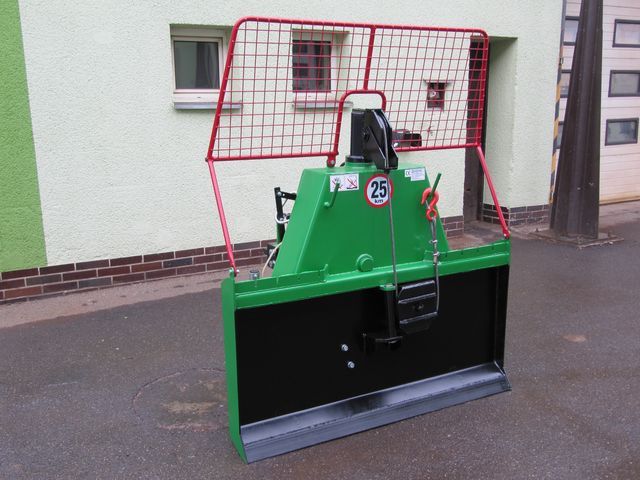

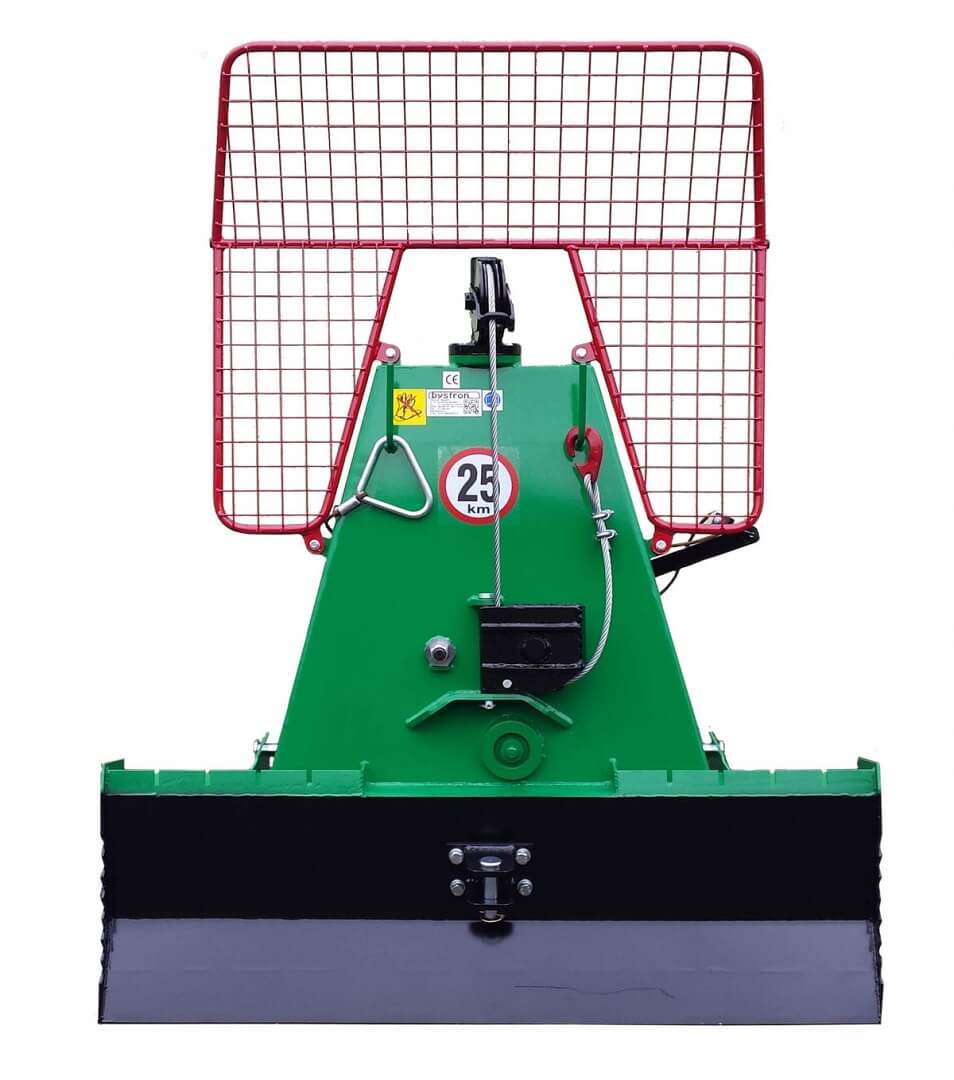

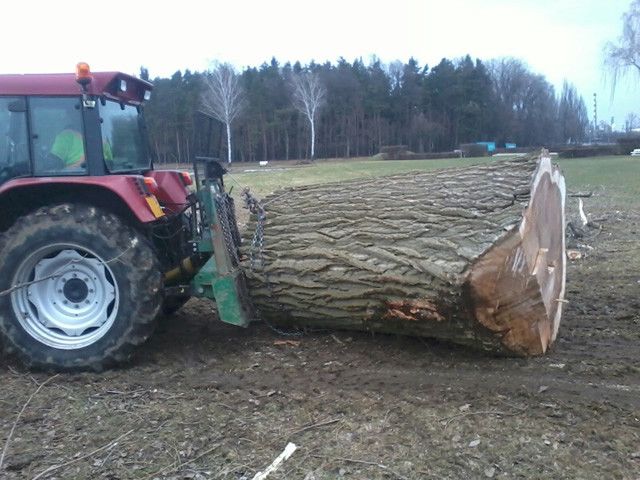

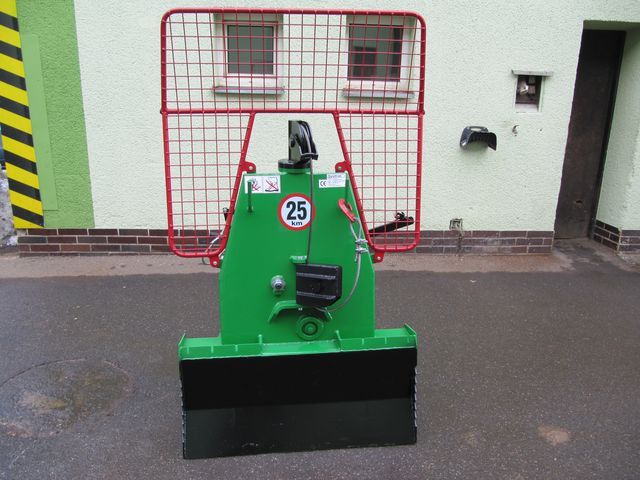

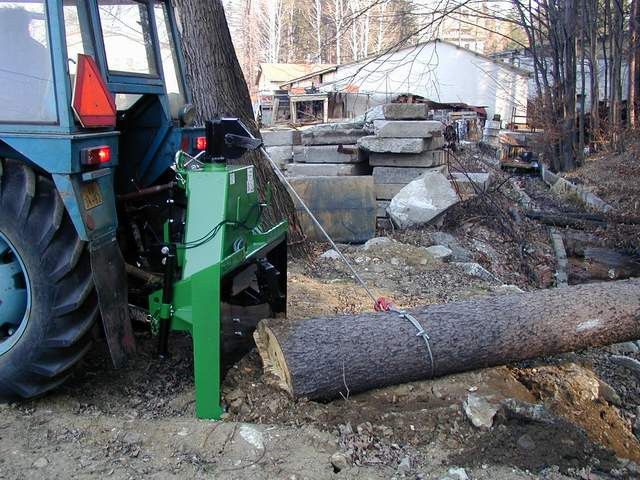

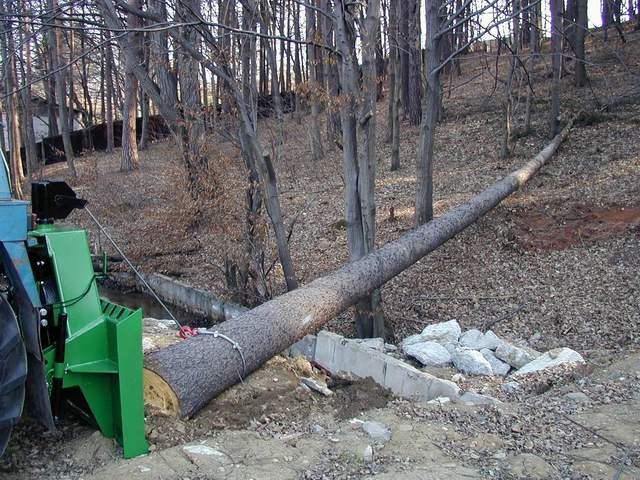

Wciągarka leśna służy do wyciągania i przemieszczania kłód drewna.

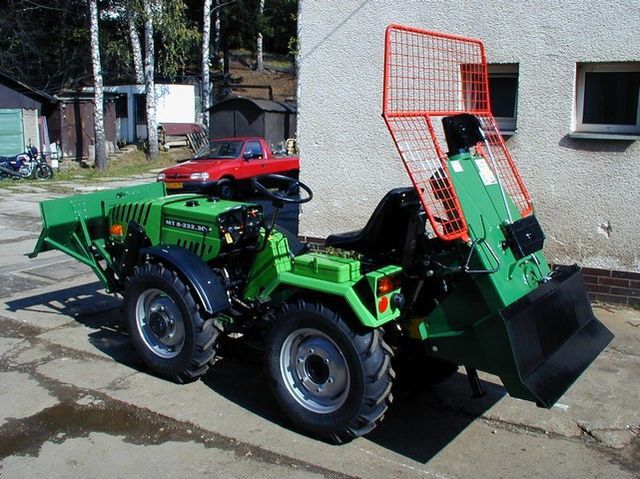

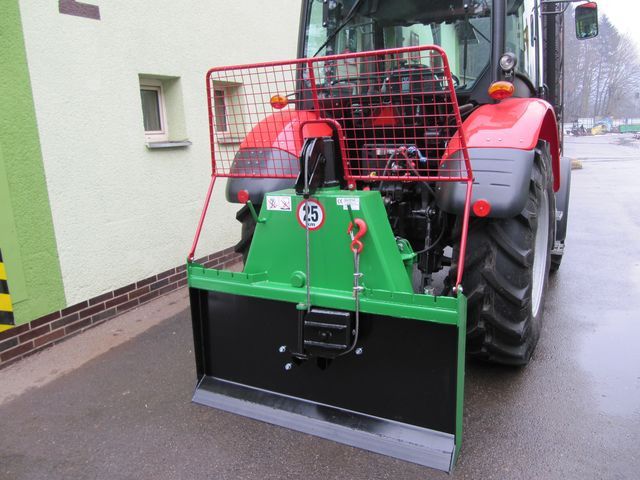

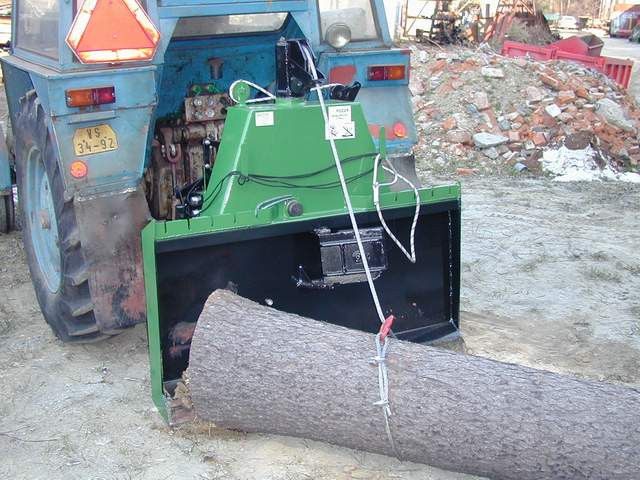

Wszystkie typy wciągarek są montowane na tylnym trzypunktowym układzie zawieszenia (TUZ) ciągnika.

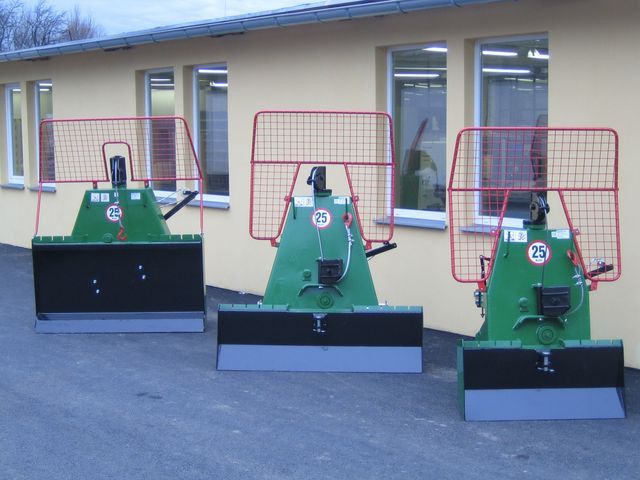

Maszyna występuje w kilku wariantach:
- wciągarka 2,5 T
- wciągarka- 4 T
- wciągarka- 7,5 T
| PARAMETRY TECHNICZNE 2,5T/4 T/ 7,5 T | |
|---|---|
| Głębokość | 700mm / 700 mm / 1000 mm |
| Wysokość | 1500mm / 2200 mm /2000 mm |
| Szerokość | 1000mm /1500 mm /2000 mm |
| Waga | 250kg/ 300 kg / 560 kg |
| Siła | 2,5 T/ 4 T / 7,5 T |
| Agregacja | trzypunktowe zawieszenie ciągnika |
| Moc ciągnika | 15 KM/ 25 KM / 60 KM |
| Obroty robocze WOM | 540 obr/min |
| Moc wałka napędowego | 600-800 (460/680 mm) Nm |
| Łańcuch przekładni | typ 10B-1 |
| Średnica liny | 10mm/ 11,2 mm |
| Długość liny | 60mb |
| Ilość rolek kierunkowych | 2 szt. |
| Kątowa przestrzeń robocza | +/-30° od osi ciągnika |
|

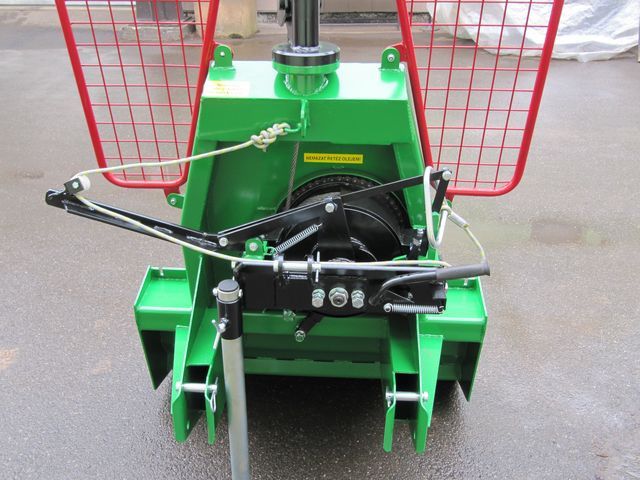

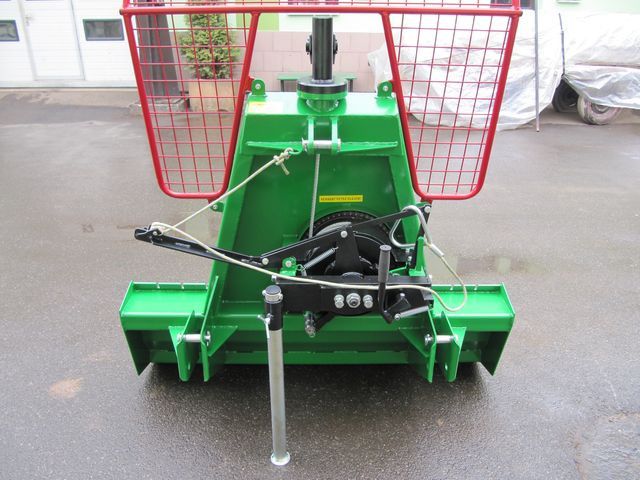

Parametry mechanizmu nawijającego | |
| Typ | mechaniczny sterowany sprzęgłem ciernym |
| Sprzęgło | cierne zabezpieczone centralną sprężyną okładki typu FERODO średnica sprzęgła 300 mm |
| Sterowanie | mechaniczne ręczne zespołem dźwigni |
| Blokada mechanizmu | układ zapadkowy z zębatką |
| Bęben | spawany łożyskowany hamowany hamulcem sterowanym sprężyną |
